LH-1050DFH全自動深壓紋燙金模切機

LH-1050DFH是隆華的明星產品,也是中國包裝行業許多龍頭的心頭好之一。該機型是燙金機和壓紋機的結構。在580噸的高壓力之下,進行燙金工作,使得燙金工藝無論是在范圍、平整度、精美程度上都得到一個質的飛躍。配合深壓紋效果,讓包裝更顯立體華貴。配備3縱+2橫鋁箔獨立送箔系統,又可將鋁箔進給誤差控制在1mm以?xún)?nèi),極大節約了電化鋁。日本安川伺服系統、配合日本神視光標檢測系統,讓燙印精準度大大提升。

LH-1050DFH全自動深壓紋燙金模切機

一、飛達部

高速送紙飛達頭,特種合金材質制造,并采用4吸4送8個強力吸嘴,并且可以根據紙張情況自由調節飛達頭的前、后、高、低,保證從60克/平方米的薄紙,到2000克/平方的卡紙、瓦楞紙的平穩送紙。高速飛達自帶除靜電功能,更好地確保紙張傳送過程中的平穩和后續工作的精度。

LH-1050DFH全自動深壓紋燙金模切機

二、輸紙部

傾斜式送紙臺面,更適合高速下薄紙的輸送與定位。拉、推兩用側規裝置,可根據紙張切換調節,簡便易操作。到位減速機構,讓輸送過程更加穩定。雙張檢測控制系統,確保進紙安全,避免紙張浪費。

LH-1050DFH全自動深壓紋燙金模切機

三、燙金部

配備3軸鋁箔獨立送箔系統,保證鋁箔進給誤差控制在1mm的范圍內,極大的節約了電化鋁,張力更穩定,為高速、平穩、準確的燙印提供了有效保證。控制系統采用獨特的可編程系統(日本松下PLC)。保證了機器各個部位動作的準確快速響應,并可實現普通燙和全息燙的自動轉換。

LH-1050DFH全自動深壓紋燙金模切機

四、主機部

主機心臟部分主要機件曲軸、蝸桿、蝸輪、肘桿軸,均采用進口高級合金材質,加上我司獨特的手工刮瓦工藝,大幅度提高主機運行壽命和平穩性。渦輪曲柄帶動肘桿式高精度平面模切下工作臺,固定式高精密度平面模切上工作臺,確保模切的平整和精確。

LH-1050DFH全自動深壓紋燙金模切機

五、氣動離合

意大利OPMI進口氣動離合器,能夠有效降低機器運行時的噪音,同時減少氣動沖擊。配合電動數顯,簡單精準地控制模切平臺的升退壓力。

LH-1050DFH全自動深壓紋燙金模切機

六、間歇分割器和扭力限制器

臺灣進口間歇分割器和扭力限制器——科技多片式平行凸輪間歇鏈排傳動裝置,使用壽命長久。高靈敏度,在保證機器運行時的安全性的同時,又能確保操作人員的人身安全。

LH-1050DFH全自動深壓紋燙金模切機

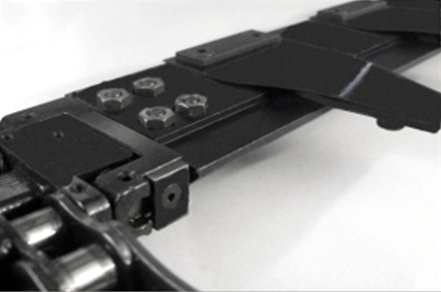

七、牙排鏈條

牙排及牙排鏈條選用臺灣佳速特殊超硬鋁合金,表面經過陽極氧化處理,能在高速運動中實現精準模切和壓凹凸等工藝,完美地實現高精度控制。牙排主傳動鏈條采用德國銳諾德特殊鏈條,強度相對增強了45%,延長使用壽命的同時,又提升了機器運轉的穩定性。

LH-1050DFH全自動深壓紋燙金模切機

八、HMI

整機采用進口高分辨率人機界面進行人機交流,可對機器的運行狀態進行實時監控顯示,使得機器調整和故障排除方便快捷、安全可靠。電路控制日本三菱PLC,運算執行速度更快更穩定。

LH-1050DFH全自動深壓紋燙金模切機

九、收紙部

收紙部不停副收紙裝置,能夠?qū)崿F(xiàn)整齊有序、自動收紙,大大提高工作效率。不停機取樣裝置,能夠隨時查看模切紙張。分段可調毛刷及紙張吹起裝置,實現成品的穩定回收。

LH-1050DFH全自動深壓紋燙金模切機

加工材料


LH-1050DFH全自動深壓紋燙金模切機

使用領域

LH-1050DFH全自動深壓紋燙金模切機

地基圖

LH-1050DFH全自動深壓紋燙金模切機
